La produzione pesante spesso nasconde i costi operativi in bella vista. Lo shock termico e la qualità incoerente dei bordi riducono le risorse durante la fabbricazione dei metalli. Saltare o affrettare la fase di preriscaldamento crea gravi problemi in officina. Gli operatori devono affrontare microfessurazioni, inclusione eccessiva di scorie e indurimento del materiale. Questi difetti costringono a costose rilavorazioni a valle, come la lavorazione pesante e la rettifica manuale.
La standardizzazione dei protocolli di preriscaldamento risolve direttamente questi problemi. Rappresenta una decisione operativa rigorosa. Il corretto preriscaldamento determina la scelta dell'attrezzatura, i tassi di produttività e la redditività complessiva del progetto nel taglio del gas industriale . Controllando l'apporto termico prima dell'inizio del taglio, i produttori eliminano le cause principali della rottura dei bordi e garantiscono una superficie pulita e pronta per la saldatura.
Integrità metallurgica: un preriscaldamento adeguato rallenta la velocità di raffreddamento del tagliente, riducendo significativamente il rischio di cricche indotte da idrogeno (HIC) e di formazione di martensite negli acciai ad alto tenore di carbonio e legati.
Efficienza operativa: il raggiungimento della temperatura di preriscaldamento corretta consente velocità di spostamento più elevate e costanti, massimizzando la produttività senza sacrificare la qualità di taglio.
Ottimizzazione dell"attrezzatura: l"efficacia della fase di preriscaldamento è direttamente legata alla selezione della corretta configurazione della torcia da taglio e dell"ugello da taglio per il gas combustibile specifico e lo spessore del materiale.
Mitigazione del rischio: la standardizzazione delle temperature di preriscaldamento basata sui calcoli del carbonio equivalente (CE) previene il surriscaldamento localizzato, la distorsione del materiale e le larghezze del taglio imprevedibili.
L"espansione e la contrazione termica governano il comportamento del metallo durante il taglio. Una zona di taglio localizzata raggiunge istantaneamente temperature estreme. Il metallo base circostante rimane freddo. Ciò crea un forte gradiente di temperatura attraverso la piastra. Il preriscaldamento riduce al minimo questo shock. Aumenta delicatamente la temperatura del metallo di base prima che inizi la reazione di ossidazione. La gestione di questo gradiente termico riduce direttamente lo stress residuo. Le grandi piastre in acciaio resistono alla distorsione dimensionale se riscaldate in modo uniforme. Gli operatori evitano la deformazione e la curvatura che tipicamente rovinano i tagli lunghi e stretti.
L"applicazione graduale del calore consente alla struttura cristallina dell"acciaio di espandersi in modo uniforme. Quando il flusso di ossigeno ad alta velocità perfora il metallo, l’area circostante è già stabilizzata termicamente. Ciò impedisce l"espansione improvvisa e violenta che provoca microfratture lungo il taglio. Una gestione termica coerente garantisce che la lamiera rimanga piana e dimensionalmente precisa dopo che il taglio si è raffreddato. Quando trascini un pezzo di lamiera da 3 pollici dal cortile a gennaio, colpirlo immediatamente con una fiamma tagliente è una ricetta per il disastro. L"estremo delta tra la temperatura ambiente dell"acciaio e il punto di accensione fa sì che il materiale combatta se stesso. Il preriscaldamento colma questo divario.
Lo vediamo costantemente nella produzione di attrezzature pesanti. Un"officina taglierà una striscia di acciaio di 20 piedi senza preriscaldamento. Quando il pezzo si raffredda, si è piegato di tre pollici fuori tolleranza. Le tensioni interne tirano il metallo mentre il bordo tagliato si restringe. L"applicazione di un passaggio di preriscaldamento lungo l"intera linea di taglio prima di attivare il flusso di ossigeno consente alla lamiera di espandersi e contrarsi come una singola unità, mantenendo la rettilineità.
Il cracking indotto dall’idrogeno richiede tre condizioni specifiche. Sono necessarie una microstruttura sensibile, idrogeno intrappolato e un elevato stress residuo. Le piastre in acciaio freddo raccolgono naturalmente la condensa superficiale. Il preriscaldamento elimina completamente questa umidità. Ciò rimuove una fonte primaria di idrogeno prima che la fiamma si accenda. L"eliminazione dell"umidità superficiale è la prima linea di difesa contro la contaminazione della zona di saldatura.
Il preriscaldamento riduce anche la velocità di raffreddamento della zona termicamente interessata (ZTA). Un ciclo di raffreddamento più lento consente all’idrogeno intrappolato di diffondersi in sicurezza dal metallo. Ciò impedisce la formazione di fragili microstrutture martensitiche lungo il bordo tagliato. La martensite è estremamente dura e soggetta a fessurazioni sotto stress. Prolungando il tempo di raffreddamento, l"acciaio forma una struttura perlitica o bainitica più duttile. Questo bordo più morbido è molto più facile da lavorare, forare o saldare nelle fasi successive di fabbricazione.
Consideriamo il punto di rugiada in un tipico cantiere di fabbricazione. L"acciaio posizionato all"esterno assorbe l"umidità nella sua superficie. Se tagli quel piatto a freddo, la fiamma tagliente rompe le molecole d"acqua. L"idrogeno entra nell"acciaio fuso. Quando la zona di taglio stretto si raffredda rapidamente contro il massiccio dissipatore di calore della piastra fredda circostante, l’idrogeno rimane intrappolato nella struttura del grano indurita appena formata. Giorni dopo, crepe microscopiche si propagano lungo il bordo. Un semplice preriscaldamento a 200 gradi elimina l"umidità e rallenta la velocità di raffreddamento abbastanza da far fuoriuscire l"idrogeno.
La velocità della reazione di ossidazione dipende fortemente dalla temperatura del metallo base. L"acciaio freddo resiste al flusso di ossigeno. La reazione si blocca, causando la caduta del taglio. L"acciaio preriscaldato reagisce in modo rapido e pulito. Un adeguato preriscaldamento consente velocità di viaggio più elevate e ininterrotte. Gli operatori completano i tagli in meno tempo. Ciò riduce direttamente i costi di manodopera e generali per taglio. La produttività aumenta senza spingere le apparecchiature oltre i limiti di sicurezza.
Mantenere una velocità di spostamento costante previene scriccature e dilavamenti. Quando la piastra è adeguatamente preriscaldata, l"operatore o la macchina CNC possono bloccare una velocità di avanzamento ottimale. Non è necessario rallentare per consentire alle fiamme del preriscaldamento di raggiungere il livello. Questo movimento continuo e fluido produce una finitura simile a quella di una macchina sulla faccia tagliata, riducendo la necessità di operazioni di finitura secondarie. Se un operatore deve costantemente arrestare, fare marcia indietro e riavviare un taglio perché il metallo non era abbastanza caldo per sostenere la reazione, si perdono ore di produzione nell"arco di una settimana.
Lo misuriamo in pollici al minuto (IPM). Una piastra fredda da 2 pollici potrebbe costringerti a gattonare a 8 IPM per continuare il taglio. Preriscaldata correttamente, la stessa piastra può essere tagliata a 12-14 IPM. Si tratta di un enorme aumento del metraggio lineare elaborato per turno. Il calore fa il suo lavoro, consentendo al getto di ossigeno di soffiare in modo pulito le scorie fuse attraverso il fondo del solco senza esitazione.
Una stabile fiamma di preriscaldamento garantisce un"espulsione continua e fluida della scoria. I salumi intrappolano le scorie contro il bordo inferiore della piastra. Il preriscaldamento mantiene la scoria fusa fino a quando non libera completamente il solco. Ciò riduce le scorie strettamente aderenti. È possibile misurare questo successo riducendo la molatura post-taglio. Meno operazioni di pulizia significano transizioni più rapide alla saldatura o all"assemblaggio. La consistenza del taglio migliora drasticamente quando l"espansione termica è controllata.
La fusione del bordo superiore è ridotta al minimo quando le fiamme di preriscaldamento sono sintonizzate correttamente.
La faccia tagliata rimane quadrata, priva della concavità tipica dei salumi.
La bava sul fondo diventa fragile e si sfalda facilmente con un raschietto manuale.
La larghezza del taglio rimane uniforme dall"inizio del taglio fino alla fine.
La scriccatura sul fondo del taglio viene eliminata perché la scoria rimane fluida.
Le scorie dure sono nemiche dell"officina di fabbricazione. Quando un taglio viene effettuato troppo freddo, la scoria solidifica nel momento in cui colpisce il bordo inferiore della lamiera. Si salda al metallo base. Gli operatori trascorrono quindi ore con pesanti smerigliatrici cercando di rimuoverlo. Quando la piastra viene preriscaldata, la temperatura ambiente dell"acciaio mantiene la scoria liquida solo una frazione di secondo in più. Gocciola dal piatto. La piccola bava rimasta è morbida e può essere eliminata con un solo colpo di martello scalpellatore.
Il design della torcia determina la stabilità del preriscaldamento. Le torce del tipo a iniettore funzionano bene con gas combustibili a bassa pressione come gas naturale o propano. Usano il flusso di ossigeno per attirare il gas combustibile nella camera di miscelazione. Le torce a uguale pressione richiedono linee di gas bilanciate per una miscelazione ottimale, tipicamente utilizzate con l'acetilene. Entrambi i modelli devono mantenere fiamme di preriscaldamento stabili in condizioni difficili. La scelta della giusta torcia da taglio garantisce un'erogazione di calore costante su vari spessori di lamiera.
Il preriscaldamento manuale della torcia funziona per tagli brevi e personalizzati o riparazioni sul campo. I sistemi di preriscaldamento automatizzati integrati dominano la profilatura CNC per carichi pesanti. I sistemi automatizzati mantengono precise distanze di stallo. Ciò garantisce un trasferimento di calore uniforme senza affaticamento dell"operatore. Le torce ad alta capacità sono dotate di camere di miscelazione più grandi per fornire la massiccia produzione di BTU necessaria per preriscaldare piastre di spessore superiore a quattro pollici.
Non è possibile forzare una torcia leggera a preriscaldare una pesante lastra di acciaio. La camera di miscelazione semplicemente non può far fluire abbastanza gas per superare la massa termica della piastra. Il calore si allontana più velocemente di quanto la torcia possa applicarlo. Le torce per impieghi gravosi sono costruite con passaggi del gas interni più grandi appositamente per supportare le fiamme di preriscaldamento ad alto flusso necessarie per la lavorazione di lamiere spesse.

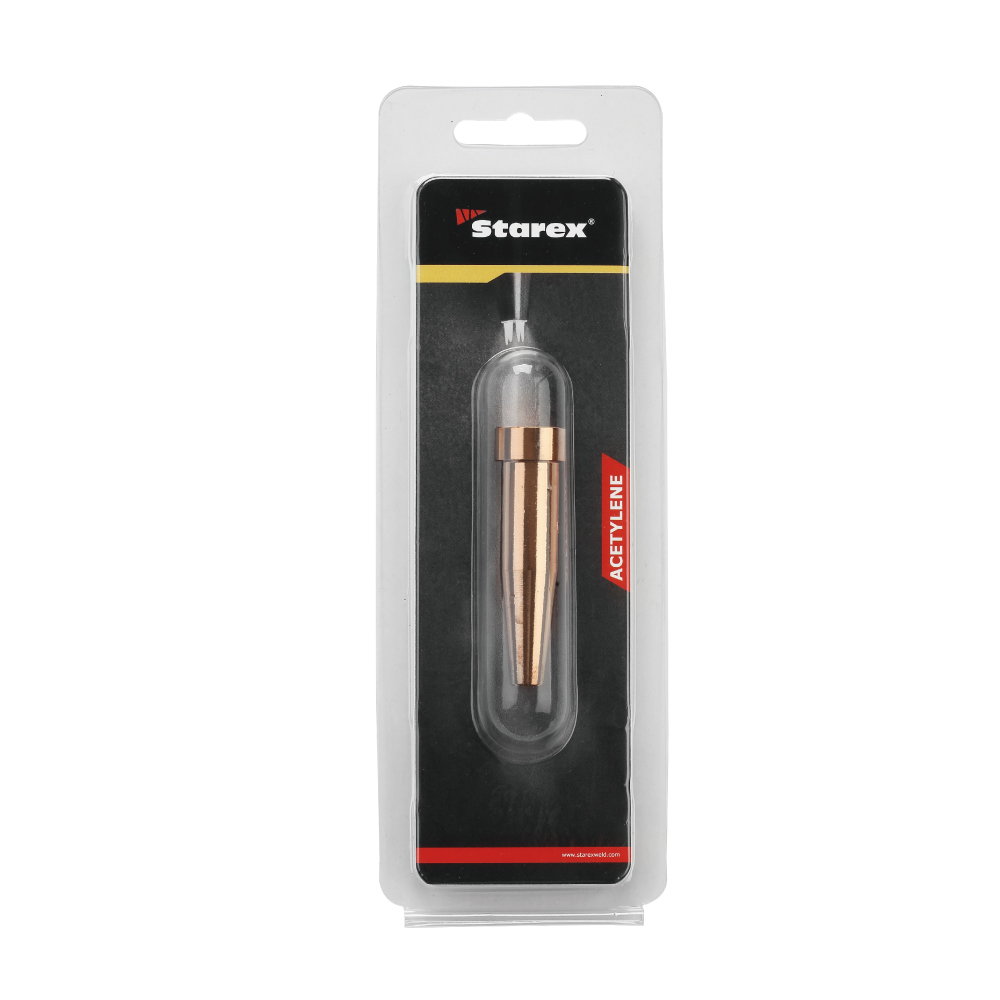

Il design dell"ugello controlla l"effettiva produzione di BTU erogata alla piastra. Gli ugelli in rame monopezzo sono adatti all"acetilene grazie alla sua elevata velocità di combustione e al calore intenso. Gli ugelli in due pezzi gestiscono combustibili alternativi come propano o gas naturale, che richiedono una cavità più profonda per ancorare la fiamma. La dimensione dell"orifizio di preriscaldamento deve corrispondere rigorosamente allo spessore del materiale.
Un ugello da taglio sottodimensionato non riesce a penetrare le piastre spesse con sufficiente calore. Il taglio fallirà ripetutamente. Un ugello sovradimensionato spreca carburante e scioglie il bordo superiore, distruggendo le tolleranze dimensionali. Diversi gas combustibili impongono geometrie specifiche degli ugelli per ottenere tempi di preriscaldamento ottimali. Il propano richiede più orifizi di preriscaldamento per eguagliare la velocità di riscaldamento localizzato dell'acetilene.
Tipo di gas combustibile | Progettazione degli ugelli | Caratteristiche di preriscaldamento | Migliore applicazione |
|---|---|---|---|
Acetilene | Rame monopezzo | Calore intenso e altamente localizzato. Perforazione veloce. | Acciaio da sottile a medio, tempi di preriscaldamento brevi. |
Propano | Due pezzi (scanalati) | Ampia diffusione del calore. Elevata produzione totale di BTU. | Taglio di lamiere spesse, lavorazione di rottami pesanti. |
Gas naturale | Due pezzi (rientranza profonda) | Riscaldamento localizzato più lento. Eccellente qualità dei bordi. | Taglio profili CNC, sistemi automatizzati. |
L"utilizzo di un ugello a propano con gas acetilene, o viceversa, garantisce il guasto. La fiamma morirà di fame e rientrerà nella torcia, oppure si spegnerà da sola. Gli orifizi di preriscaldamento sono forati a diametri specifici per adattarsi alla velocità di combustione del gas previsto. Abbinare sempre il materiale di consumo alla fonte di carburante e allo spessore della piastra.
I requisiti di preriscaldamento variano drasticamente in base alla chimica del materiale. L"acciaio sottile a basso tenore di carbonio richiede un preriscaldamento minimo. La fiamma di taglio standard fornisce calore ambientale sufficiente per avviare e sostenere il taglio. Le sezioni spesse di acciaio dolce, tuttavia, richiedono un rigoroso controllo termico per evitare che il taglio cada.
Gli acciai ad alto tenore di carbonio e le piastre antiusura tipo Hardox sono altamente soggetti a fessurazioni. Richiedono protocolli di preriscaldamento profondi e ammollo. Il mancato preriscaldamento dell"acciaio resistente all"usura garantisce la rottura del tagliente. L"estrema durezza di queste piastre fa sì che non possano assorbire lo shock termico. Devono essere portati a temperatura lentamente e in modo uniforme prima dell"immissione dell"ossigeno da taglio.
Quando si taglia la lamiera antiusura AR400 o AR500 senza preriscaldamento, si sente spesso un "ping" udibile pochi minuti dopo il termine del taglio. Questo è il suono del bordo che si spezza. L"alto contenuto di carbonio e leghe rende l"acciaio incredibilmente rigido. Il rapido ciclo di raffreddamento di un salume crea martensite, che non è in grado di sopportare le sollecitazioni da ritiro interno. Un preriscaldamento a 300 gradi ammorbidisce il colpo termico, consentendo al bordo di cedere leggermente mentre si raffredda, prevenendo la rottura.
La formula Carbon Equivalent (CE) funge da lente di valutazione standard del settore. Determina la necessità di preriscaldamento in base alla composizione della lega. Valori CE più elevati indicano una maggiore temprabilità e un rischio di fessurazione più elevato. La formula tiene conto di carbonio, manganese, cromo, molibdeno, vanadio, nichel e rame.
Carbonio equivalente (CE) | Saldabilità/Tagliabilità | Requisito di preriscaldamento | Materiale tipico |
|---|---|---|---|
Fino a 0,35 | Eccellente | Nessuno (temperatura ambiente) | Acciaio dolce (A36) |
0,36-0,40 | Bene | Preriscaldamento moderato (50°C - 100°C) | Acciaio al carbonio medio |
da 0,41 a 0,50 | Giusto | Preriscaldamento moderato (100°C - 200°C) | Bassolegato ad alta resistenza (HSLA) |
Oltre 0,50 | Povero | Preriscaldamento elevato (200°C - 300°C+) | Piastre resistenti all"usura (AR400/500) |
Traduci questi valori CE in intervalli di temperatura utilizzabili in officina. Gli operatori utilizzano pastelli che indicano la temperatura o pirometri digitali per verificare i livelli di calore. Le congetture portano allo scarto. Una misurazione precisa garantisce che la lamiera sia pronta per lo stress termico del processo di taglio. Segni il piatto con un pastello a 250 gradi a un pollice di distanza dalla linea di taglio. Quando il segno si scioglie e diventa liquido, sai che il calore ha assorbito il materiale e puoi iniziare a tagliare in tutta sicurezza.
L’applicazione di troppo calore e troppo rapidamente crea gravi rischi di implementazione. Il surriscaldamento localizzato porta alla fusione superficiale. I bordi superiori diventano arrotondati e perdono precisione dimensionale. Le piastre più sottili si deformano sotto carichi termici irregolari. Questa deformazione rende quasi impossibile il successivo adattamento e saldatura.
Per mitigare questo problema, assorbire il calore in modo uniforme lungo l"intero percorso di taglio. Evitare il riscaldamento localizzato di un singolo punto di partenza. Utilizzare un movimento ampio durante le operazioni manuali per distribuire l"energia termica. Per le operazioni CNC, programmare un passaggio di preriscaldamento lento lungo il percorso di taglio prima di attivare il flusso di ossigeno. Ciò garantisce che l"intera zona termicamente influenzata si espanda in modo uniforme.
Se mantieni una forte fiamma di preriscaldamento in un punto su una piastra da 1 pollice per troppo tempo, scioglierai una pozzanghera in superficie prima ancora che il fondo della piastra si riscaldi. Il calore ha bisogno di tempo per passare attraverso l"acciaio. Una torcia in movimento consente al calore superficiale di penetrare verso il basso senza distruggere il bordo superiore. Anche la sequenza dei tagli aiuta. Tagliare prima i fori interni, poi tagliare il perimetro esterno. Ciò consente alla maggior parte della piastra di mantenere rigida la parte mentre le tensioni interne si risolvono.
Le tecniche di preriscaldamento manuale variano notevolmente tra gli operatori. Un operatore potrebbe affrettare il processo, mentre un altro surriscalda la piastra. Questa incoerenza distrugge i programmi di produzione. Consigliare procedure operative standard (SOP) per tutte le stazioni di taglio. Documentare i tempi e le temperature esatti di preriscaldamento per ogni tipo di materiale lavorato nella struttura.
Richiedere agli operatori di verificare le temperature di preriscaldamento prima di attivare il flusso di ossigeno da taglio. Una formazione coerente elimina le congetture. Standardizza la qualità di taglio su tutti i turni. Controlli regolari dei bordi tagliati riveleranno rapidamente se i protocolli di preriscaldamento vengono seguiti o ignorati. Se vedi bordi superiori arrotondati, il preriscaldamento era troppo caldo o la torcia era troppo vicina. Se si vedono residui di saldatura pesanti e una superficie tagliata ruvida, la piastra era troppo fredda.
Il preriscaldamento rimane un passaggio non negoziabile per garantire l’integrità strutturale. Garantisce una qualità dei bordi costante nella lavorazione professionale. Controlla attentamente le tue configurazioni attuali. Valuta se le tue attuali combinazioni di torcia e ugello forniscono un"energia di preriscaldamento adeguata per i materiali che lavori quotidianamente. Una corretta gestione termica separa le operazioni di taglio redditizie da quelle afflitte da rilavorazioni.
Esamina le specifiche dei materiali e calcola i valori CE per tutte le piastre di acciaio in arrivo.
Controlla i tassi attuali di scarto e rilavorazione per identificare i guasti da shock termico.
Consultare gli specialisti delle attrezzature per aggiornare l"apparato di taglio per un controllo termico ottimale.
Implementare pastelli indicatori di temperatura o pirometri digitali in tutte le stazioni di taglio manuale.
Stabilire procedure operative standard (SOP) scritte per i tempi di preriscaldamento in base allo spessore della lamiera.
R: Mentre l"acciaio sottile a basso tenore di carbonio è tollerante, le sezioni più spesse richiedono il preriscaldamento per mantenere la velocità di spostamento. Garantisce la completa espulsione della scoria ed evita shock termici. Senza preriscaldamento, le piastre spesse assorbono il calore dalla zona di taglio troppo rapidamente, provocando lo stallo della reazione di ossidazione e il fallimento del taglio.
R: Aumentare la temperatura del metallo base più vicino al suo punto di accensione consente al processo di ossidazione di avvenire più velocemente. Ciò consente velocità di viaggio più elevate e più costanti. Il taglio più veloce riduce i tempi di manodopera e impedisce al calore di diffondersi troppo nella piastra circostante, riducendo al minimo la distorsione.
R: Un ugello sottodimensionato porta a un calore insufficiente, causando la caduta e il cedimento del taglio. Un ugello sovradimensionato spreca gas combustibile, scioglie il bordo superiore della piastra e crea un taglio ampio e imprevedibile. Gli ugelli devono corrispondere rigorosamente allo spessore del materiale e al tipo di gas combustibile.
R: Utilizzare la formula del carbonio equivalente (CE) per valutare la temprabilità del materiale. Combina questo valore CE con le tabelle dello spessore del materiale fornite dagli standard metallurgici. Verificare la temperatura richiesta sulla piastra utilizzando pastelli indicatori di temperatura o pirometri digitali a infrarossi prima del taglio.
R: Le torce standard funzionano per spessori moderati. Tuttavia, le piastre spesse più di diversi pollici spesso superano la produzione in BTU delle apparecchiature standard. Questi richiedono torce specializzate per carichi pesanti, ugelli di preriscaldamento più grandi o metodi di riscaldamento esterni come bobine a induzione o punte di riscaldamento a bocciolo di rosa dedicate.
R: Entrambi i processi utilizzano il preriscaldamento per ridurre la velocità di raffreddamento, gestire l"espansione termica e prevenire la fessurazione indotta dall"idrogeno. Tuttavia, il preriscaldamento del taglio è strettamente focalizzato anche sull"innalzamento dell"acciaio alla temperatura di accensione per avviare e sostenere la reazione di ossidazione esotermica necessaria per recidere il metallo.
